危険物輸出用特殊強化ダンボール
特殊強化段ボールを使用した危険物輸出用梱包箱です。
産業用重量物梱包材･輸出用梱包材として国連認定を受けています。
製品特長

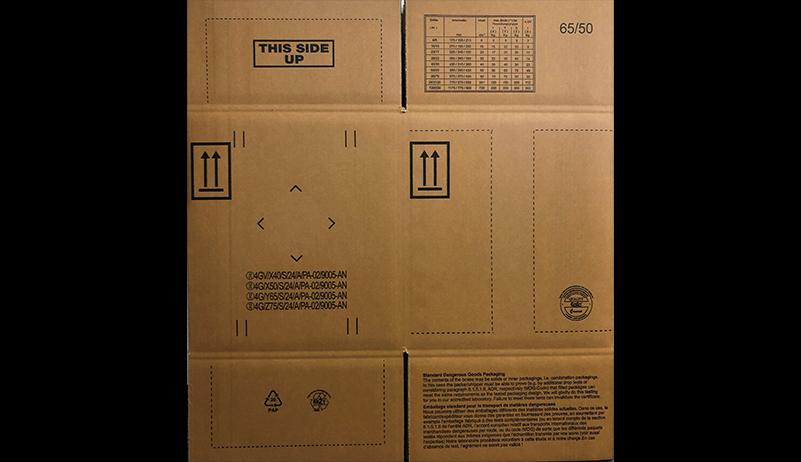

危険物輸出用の国連規格4GV容器です。
製品仕様
| 規格 | 品名 | サイズ(mm) | 国連規格番号 | MAX.Gross | 4GV1 |
|---|---|---|---|---|---|
| 4GV-6/6 | Fiberboard box | 内寸 175×155×213 外寸 180×160×225 |
4G/X6/S/24/A/PA 4G/Y8/S/24/A/PA 4G/Z9/S/24/A/PA |
Ⅰ 6.0kg Ⅱ 8.0kg Ⅲ 9.0kg |
3kg |
| 4GV-7/5 | Fiberboard box | 内寸 175×160×310 外寸 180×170×320 |
4G/X5/S/12/A/PAA 4G/Y7/S/12/A/PA 4G/Z7/S/12/A/PA |
Ⅰ 5.0kg Ⅱ 7.0kg Ⅲ 7.0kg |
3kg |
| 4GV-16/15 | Fiberboard box | 内寸 275×195×300 外寸 290×215×335 |
4G/X15/S/24/A/PA 4G/Y22/S/24/A/PA 4G/Z33/S/24/A/PA |
Ⅰ 15.0kg Ⅱ 22.0kg Ⅲ 33.0kg |
9kg |
| 4GV-23/17 | Fiberboard box | 内寸 325×245×300 外寸 340×265×335 |
4G/X17/S/24/A/PA 4G/Y25/S/24/A/PA 4G/Z35/S/24/A/PA |
Ⅰ 17.0kg Ⅱ 25.0kg Ⅲ 35.0kg |
13kg |
| 4GV-40/35 | Fiberboard box | 内寸 430×310×300 外寸 450×330×335 |
4G/X35/S/24/A/PA 4G/Y40/S/24/A/PA 4G/Z50/S/24/A/PA |
Ⅰ 35.0kg Ⅱ 40.0kg Ⅲ 50.0kg |
23kg |
| 4GV-46/50 | Fiberboard box | 内寸 360×360×360 外寸 380×380×405 |
4G/X50/S/17/A/PA 4GV/X32/S/17/A/PA |
Ⅰ 50.0kg Ⅱ 50.0kg Ⅲ 50.0kg |
32kg |
| 4GV-65/50 | Fiberboard box | 内寸 390×390×430 外寸 410×410×465 |
4G/X50/S/24/A/PA 4G/Y65/S/24/A/PA 4G/Z75/S/24/A/PA |
Ⅰ 50.0kg Ⅱ 65.0kg Ⅲ 75.0kg |
40kg |
| 4GV-90/70 | Fiberboard box | 内寸 570×370×430 外寸 590×390×465 |
4G/X70/S/24/A/PA 4G/Y75/S/24/A/PA 4G/Z90/S/24/A/PA |
Ⅰ 70.0kg Ⅱ 75.0kg Ⅲ 90.0kg |
55kg |
| 4GV-241/120 | Fiberboard box | 内寸 770×570×550 外寸 800×605×610 |
4G/X120/S/24/A/PA 4G/Y150/S/24/A/PA 4G/Z200/S/24/A/PA |
Ⅰ 120.0kg Ⅱ 150.0kg Ⅲ 200.0kg |
112kg |
| 4GV-720/250 | Fiberboard box | 内寸 1170×770×800 外寸 1200×800×1010 |
4G/X250/S/18/A/PA 4GV/X242/S/18/A/PA |
Ⅰ 250.0kg Ⅱ 250.0kg Ⅲ 250.0kg |
242kg |
- 上記国連表示記号の*YRは、製造年を示しています。容器には西暦の下二桁を表示しております。
- 国連規格表示記号の製造年の後には、表示記号を認可した国の記号/製造業者名が記載されています。
- MAX.Grossに表示している記号及び重量は、当該容器の危険等級ごとの梱包可能な総重量です。
三共の取り扱っているUNカートンは、ドイツ製などのVマーク付き容器を提供しております。
このVマーク付き容器は、物品または個体あるいは液体用のいかなる型式の内装容器も、お客様が下記の条件を満たすことにより試験を行うことなく、このVマーク付き外装容器に収納し輸送することができます。
その条件とは、IMDG(国際海上危険物規定6.1.5.1.7)、IATA(航空危険物規則書6.3.1.2)で定められたものです。
このVマーク付き容器には感染性物質(病原体)や放射性物質を除く全ての等級の危険物をお客様の物品あるいはお客様が内装容器にお入れになったものを入れる外装容器として、輸送にお使いいただけます。
また、必要があればV容器ライセンスと容器証明(テストレポート)を提供致します。
危険物梱包用副資材
| 品名 | サイズ(mm) | 備考 |
|---|---|---|
| フィラメントテープ | 75mm幅 x 50m巻 | |
| 焼成バーミキュライト | (4号品)60リッター入り | 原石 : 南アフリカ産 |
※その他各種危険品ラベル･ポリ袋等も取り扱っております。
梱包の留意点
- 外装容器内部の全ての空間は、化学作用(化学反応)を起こさないふさわしい緩衝材等を十分詰めること。
- 内装容器はポリ袋で包んだ上、外装容器に入れ、内部の空間にはバーミキュライトを緩衝材として充填します。
特に液体物は容器内で破損してもバーミキュライトで吸収し容器外に漏れないようにする必要があります。 - 4GV容器は強化ダンボールで作られています。
フラップは反発力が強く一般のテープでは簡単に開いてしまいます。75mm巾のフィラメントテープをご使用ください。 - 4Gファイバー板箱のライセンス上、有効な閉じ方は全ての開閉部を75mm巾のグラスファイバー強化粘着テープで、
適度に(50mm程)オーバーラップし正しく貼る。(当社推奨フィラメントテープをご利用ください。) - 上記完了後、11.5mm以上のプラスチック高張力バンドを使用する品番は、65/50,90/70,241/120,720/250です。
注) 危険物容器を使用した梱包は輸送モードの規則書の包装基準と容器の製品ライセンスに記載されている内容量を守って頂く必要があります。
